卡車柴油濾清器結構剖析

  近幾十年,柴油發動機發生了巨大的變化,具備了更高的馬力、更高燃油效率以及更好的可靠性。隨著技術的發展,發動機大都配備了高壓共軌燃油系統(HPCR),它要求高達2000bar的更大壓強及更嚴格的耐受力。當有機或者無機污染物,包括水,雜質滲入燃油供給系統,燃油部件就容易發生損壞。而預防這些潛在危險的關鍵部件就是柴油濾清器。今天小編就以我們卡車上常用的柴油濾清器為準,向大家介紹其結構組成。

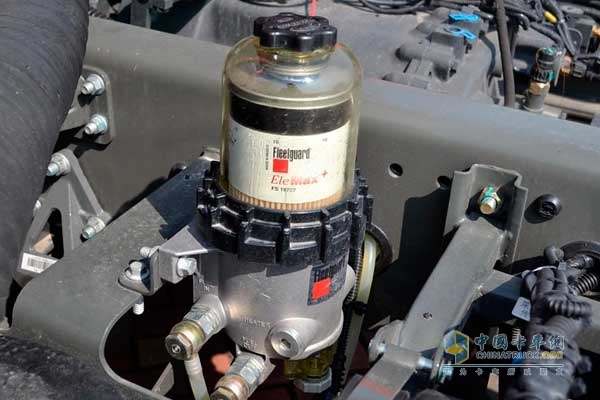

裝在油箱架上的柴油濾清器總成

  裝在油箱架上的柴油濾清器總成

  柴油濾清器結構與我們上期介紹的機油濾清器結構大致相同,也是分為可換式和可旋式兩種。但其承受的工作壓力和耐油溫要求較機油濾清器低得多,機油作為發動機潤滑油,溫度最高能夠達幾百余攝氏度,機油濾清器的耐高溫性自然重要,而燃油濾清器只需滿足自然環境溫度下燃油供給通暢即可。而其過濾效率的要求卻比機油濾清器高得多,這源于發動機燃油噴射系統的精確性,高達2000bar的燃油噴射壓力,燃油早已充分霧化,一絲絲的雜質都將會造成噴射系統的堵塞,甚至是燃油噴射器的報廢。正是這樣的要求決定了柴油濾清器結構的不同之處。

  柴油濾清器按照作用可以分為柴油粗濾器、柴油水分離器、柴油精濾器。柴油粗濾器顧名思義主要功能就是初步過濾柴油中比較大的雜質,一般裝在油箱中。油水分離器的主要功能就是分離柴油中的水。水的存在對于柴油機供油系統危害極大,銹蝕、磨損、卡死甚至?xí)夯裼偷娜紵^程。而且我國的柴油含硫量較高,在燃燒時容易與水發生反應產生硫酸既而腐蝕發動機零部件。國四標準下,柴油精濾器主要是用來過濾柴油中3-5μm的雜質,是主要過濾部件。油水分離器和精濾器一般裝在油箱外部,便于觀察、保養。

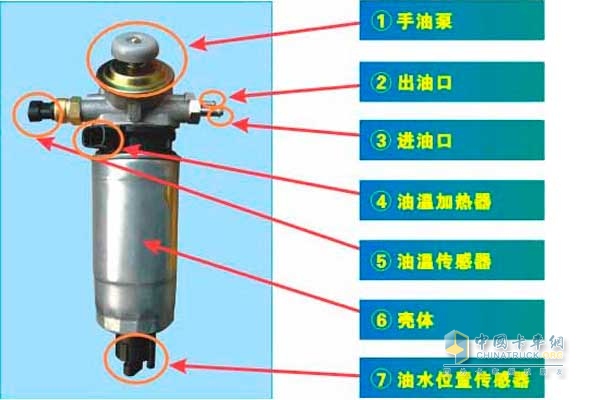

常見柴油濾清器外部構造

  常見柴油濾清器外部構造

  隨著卡車技術的發展,燃油濾清系統的工程師們將眾多功能整合在一起。如:將油水分離器和燃油精濾器合二為一,實現空間的有效利用。在燃油濾清器上加裝傳感器及燃油加熱裝置,實時監測燃油品質滿足在寒冷條件下燃油供給系統的穩定。

  柴油濾清器內部結構由濾紙、旁通閥、限壓閥及放油塞等主要零部件構成,作用原理與機油濾清器一樣,但由于柴油濾清器的過濾效率更高,其濾紙要求更加嚴格,結構上要更加先進。常用的以復合材料為主,較為先進的為納米級材料,可以保持95%以上的油水分離效率,阻塵率也相比普通的要提高3.5倍以上。

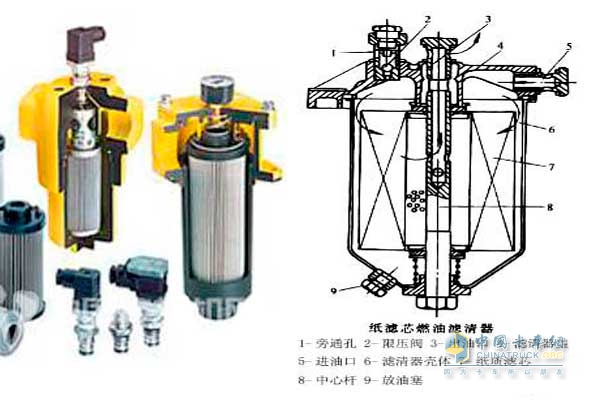

常見柴油濾清器內部結構

  常見柴油濾清器內部構造

  柴油濾清器作為卡車常用耗材,技術不斷創新,結構一直優化,但再好的產品結構仍離不開司機朋友合理保養,在日常行車過程中多觀察,多留意,到期保養。這樣才能保證卡車的“腎臟”(柴油濾清器)安全高效,發動機持久耐用,從而降低司機朋友們的綜合運輸成本。

來源:卡車網 作者:翟雄
文章關鍵詞: 卡車 柴油濾清器
