第一類故障：尿素壓力建立失敗

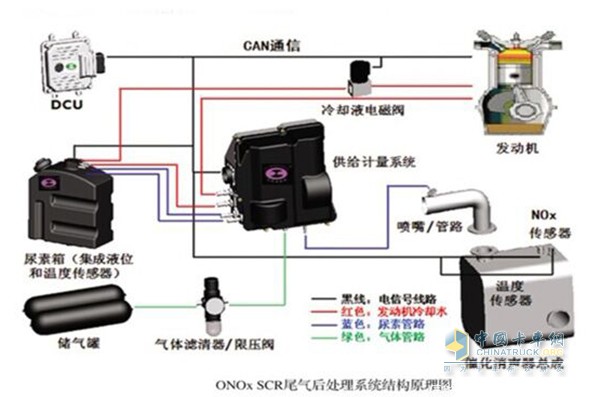

卡車SCR系統示意圖
第一步:根據閃碼燈讀取閃碼，確定故障點，重點關注建壓相關功能故障和建壓相關部件如：噴嘴、反向閥、尿素泵、加熱繼電器、加熱電阻絲、排溫傳感器、尿素箱溫度傳感器等故障。
第二步：若是在寒冷地區，根據故障碼，首先檢查尿素加熱部件，保證尿素加熱功能正常。
第三步：應該可以從第一步中得到相關的故障信息，若沒有建壓相關功能故障，只有相關部件故障，則檢查噴嘴、反向閥、尿素泵、加熱繼電器、加熱電阻絲、排溫傳感器、尿素箱溫度傳感器等部件及其線束，可能是部件故障引起的系統始終沒有嘗試建壓，加壓放行的上游排氣溫度為180℃。
第四步：斷電重啟，若系統還是沒有嘗試建壓，則考慮部件之間的線束接反了，進一步檢查線束。
第五步：應該可以從第一步中得到相關的故障信息，若有建壓相關功能故障，而沒有相關部件故障，表示部件沒有故障，則檢查尿素管的安裝，看有無尿素泄露和堵塞，可能是系統嘗試建壓，但失敗了。
第六步：斷電重啟，若系統還是嘗試建壓，但失敗了，則考慮部件之間的線束接反了，進一步檢查線束。
第七步：信號質量也可導致系統不見壓，這樣的信號有尿素液位、尿素泵尿素溫度。
第八步：必要的話，檢查標定數據。
第二類故障：尿素消耗少
第一步：根據閃碼燈讀取閃碼，確定故障點，重點關注建壓相關功能故障和建壓相關部件如：噴嘴、反向閥、尿素泵、加熱繼電器、加熱電阻絲、排溫傳感器、尿素箱溫度傳感器等故障。
第二步：若是在寒冷地區，根據故障碼，首先檢查尿素加熱部件，保證尿素加熱功能正常。
第三步：檢查尿素壓力建立知否正常，若建壓失敗，則參考第一類故障進行檢查。
第四步：若建壓成功，進一步檢查噴嘴，將其拆下，觀察噴射是否正常，噴嘴的機械卡死是診斷不出來的。
第五步：詢問車輛的運行工況，若車輛大部分時間在低負荷區運行，會導致排溫偏低，則尿素噴射不放行(最低200℃)。
第六步：進一步檢查線束，看看部件之間的線束有沒有接反。
第七步：必要的話，檢查標定
第三類故障：OBD扭矩限制與不可清除代碼
第一步：根據閃碼燈讀取閃碼，確定故障點，重點關注引起OBD扭矩限制與不可清除開發的功能故障和部件故障。
第二步：根據第一步對故障碼的結果，對照表一，鎖定是哪個故障引起了OBD扭矩限制與不可清除代碼。
第三步：必要的話，檢查標定數據。
第四步：參考故障診斷手冊對故障進行逐一排查。
第四類故障：OBD燈
第一步：根據閃碼燈讀取閃碼，確定故障點，重點關注引起OBD燈亮的功能故障和部件故障。
第二步：根據第一步對故障碼的結果，對照表一，鎖定是哪個故障引起了OBD燈。
第三步：檢查OBD燈及其線束，確定OBD燈工作正常。
第四步：必要的話，檢查標定數據。
第五步：參考故障診斷手冊對故障進行逐一排查。
第五類故障：尿素加熱不放行
第一步：根據閃碼燈讀取閃碼，確定故障點，重點尿素加熱和環境溫度傳感器相關故障。
第二步：根據第一步的結果，必要的話，檢查環境溫度傳感器及其線束，確認傳感器工作正常。
第三步：根據第一步的結果，必要的話，檢查尿素加熱繼電器、電磁閥及其線束。
第四步：根據第一步的結果，必要的話，檢查尿素加熱電阻及其線束，尿素箱加熱水路。
第五步：若尿素泵加熱報故障，且斷電重啟后，故障仍然存在，必要的話，更滑尿素泵。
第六步：必要的話，檢查標定數據。
第七步：參考故障診斷手冊對故障進行逐一排查。
第六類故障：NOx轉化效率低
第一步：根據閃碼燈讀取閃碼，確定故障點，重點是NOx轉化效率相關的故障。
第二步：依次進行如下的檢查工作：
a)檢查NOx傳感器和排氣管，若NOx傳感器的測量信號偏大，會導致轉化效率故障;
b)檢查尿素噴射，若尿素噴射量偏小，會導致NOx傳感器的測量信號偏大，繼而導致轉化效率故障;
c)檢查噴嘴，若噴嘴故障(如機械卡死或卡死一部分，系統無法檢測這種機械故障)，則尿素噴射量偏小，會導致NOx傳感器的測量信號偏大，繼而導致轉化效率故障;
d)檢查尿素壓力，尿素管路有泄漏，則尿素壓力控制會偏低，實際尿素噴射量偏小，會導致NOx傳感器的測量信號偏大，繼而導致轉化效率故障;
e)檢查尿素溶液，若尿素溶液質量不合格(濃度低，雜質多等)，會導致NOx傳感器的測量信號偏大，繼而導致轉化效率故障;
f)檢查尿素是否結晶，若結晶在SCR箱內部，則箱子的轉速效率會下降;
g)檢查發動機和SCR箱，若發動機或者SCR箱老化嚴重，會導致NOx原始排放偏大或NOx傳感器的測量信號偏大，繼而導致轉化效率故障;
h)檢查環境相關的因素，若環境溫度、壓力傳感器壞，車又在類似三高的環境運行，則可能會報轉化效率故障，尤其在海拔較高的地方;
第三步：必要的話，檢查標定數據，若放行發動機工況的具體條件不合理，可能誤報錯。
第七類故障：NOx轉化效率監測不放行
第一步：根據閃碼燈讀取閃碼，確定故障點，重點是NOx轉化效率相關的故障。
第二步：檢查NOx傳感器，確認NOx傳感器工作正常，ECU能夠讀到NOx測量值，且NOx傳感器狀態為1。
第三步：檢查尿素噴射的放行條件，包括：SCR狀態在劑量控制模式下，尿素壓力9bar左右，排溫在200℃以上，確認尿素噴射放行。
第四步：檢查尿素噴射狀態，確認，尿素真的在噴射。
第五步：檢查環境溫度，環境壓力傳感器及其線束，確認，這兩個傳感器工作正常，且環境壓力大于900hpa，環境溫度大于2℃。
第六步：確認發動機工況在合適的范圍內，如：排溫大于300℃，廢氣流量大于：500Kg/h。
第七步：必要的話，檢查標定數據，若放行發動機工況的具體標定不合理，則NOx轉化效率監測不放行。
第八類故障：NOx值測量不準確
第一步：根據閃碼燈讀取閃碼，確定故障點，重點是NOx信號相關的故障。
第二步：檢查NOx傳感器和排氣管，確認排氣管沒有太大的漏氣，并且NOx傳感器安裝正確，詳見SCR后處理系統匹配安裝規范。
第三步：檢查NOx傳感器線束，確認通訊正常，供電正常。
第四步：檢查排氣被壓，排氣被壓影響到進入NOx傳感器的NOx分子數，繼而影響到NOx測量。
第五步：檢查廢氣的NO與NO2的比例，若NO2比例偏高，則測量的NOx值偏高。
第四步：必要的話，檢查標定數據，確認NOx傳感器相關報文的發送和接收放行正確。
第九類故障：聞到一股氨氣味
第一步：根據閃碼燈讀取閃碼，確定故障點，重點是尿素噴射量相關的故障，包括：轉速傳感器，噴油器，進氣壓力、溫度傳感器，排溫傳感器，噴嘴，尿素壓力傳感器等部件故障。第九類故障：聞到一股氨氣味
第二步：檢查轉速傳感器及其線束，轉速信號是計算尿素噴射量的依據之一。
第三步：檢查噴油器，若實際噴油量比設定噴油量少，則引起尿素噴射量的相對偏大。
第四步：檢查進氣壓力、溫度傳感器及其線束，進氣量是計算尿素噴射量的依據之一。
第五步：檢查排溫傳感器及其線束，排溫信號是計算尿素噴射量的依據之一。
第六步：檢查尿素壓力傳感器及其線束，若尿素壓力信號測量偏差太大，會導致基于尿素壓力的尿素噴射量修正偏大，從而引起尿素噴射過量。
第七步：檢查噴嘴及其線束，若噴嘴卡死在常開位置，則尿素噴射量超過設定量太多。
第八步：必要的話，檢查標定數據，確認發動機原始排放、進氣量標定足夠精確。
第十類故障：尿素結晶
第一步：根據閃碼燈讀取閃碼，確定故障點，重點是NOx轉化效率、NOx信號相關故障。第十類故障：尿素結晶
第二步：尿素噴射量大是尿素結晶的原因之一，具體請參考第九類故障的檢查方法和步驟。
第三步：檢查排氣管設計及其材料。
第四步：檢查噴嘴底座設計及其材料。
第五步：檢查噴嘴的噴射方位是否符合技術要求。
第六步：必要的話，檢查標定數據，確認發動機原始排放、進氣量標定足夠精確。
第十一類故障：其他故障
隨著SCR系統市場推廣的進一步提高，本類故障還需結合用戶反饋，進行進一步的提煉和總結。
