繼動閥應用
如在掛車或半掛車制動系統中。在載重汽車的制動系統里,繼動閥起縮短反應時間和壓力建立時間的作用。一般采用差動繼動閥。防止行車及停車系統同時操作，組合式彈簧制動缸及彈簧制動室中的力的重疊，從而避免機械傳動元件超負荷使彈簧制動缸迅速充、排氣。
一般采用差動繼動閥。防止行車及停車系統同時操作，組合式彈簧制動缸及彈簧制動室中的力的重疊，從而避免機械傳動元件超負荷使彈簧制動缸迅速充、排氣。

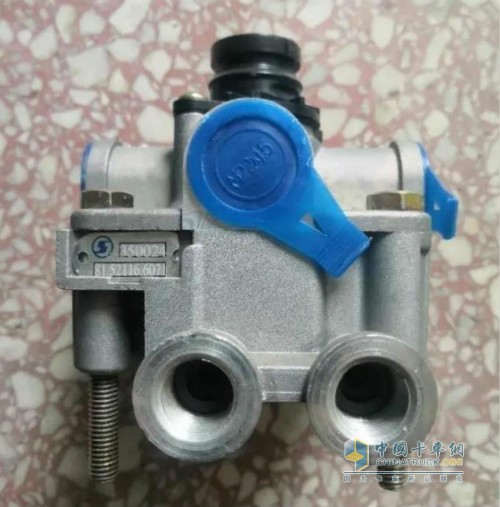

差動式繼動閥
1、用途 防止行車制動及停車制動系統同時操作時，組合式彈簧制動缸及制動室(彈簧制動室)中力的重疊，從而避免機械傳動元件超負荷，使彈簧制動缸迅速充、排氣。2、工作原理 行車狀態 行車狀態下，手制動閥經42口不斷向A腔供氣?；钊?a)及活塞受壓向下，關閉排氣閥門(e)，并推動閥桿向下，打開進氣閥門(d)，通過1口從貯氣筒來的壓縮空氣經2口輸出，與2口相連的彈簧制動氣室從而被提供壓縮空氣，彈簧制動得以解除。
行車制動系統單獨動作時 操縱主制動時，壓縮空氣經41口進入B腔，將活塞b壓下，由于A腔、C腔的反作用力，因而到達B腔的壓力對差動式繼動閥的工作并無影響，壓縮空氣繼續流向彈簧制動室的彈簧制動部分，從而解除制動，同時，直接來自牽引車制動閥的壓縮空氣使膜片部分重新作用。
停車制動系統單獨動作時 當操縱手制動閥時，A腔部分全部排空?；钊?a)不受壓力，被暴露于C腔貯氣筒氣壓的活塞向上推，排氣閥門(e)打開，同時閥桿上升，關閉進氣閥門(d)。這樣，彈簧制動缸就根據手制動手柄的位置使氣體經2口、閥桿和排氣閥門3排出，從而彈簧制動。
部分制動時，排氣閥門(e)在排氣后關閉，A腔、C腔氣壓平衡上升差動式繼動閥處于平衡位置。然而，完全制動時，進氣口繼續開啟。當主制動和彈簧制動同時動作時 A. 行車制動排氣即彈簧制動缸動作時，壓縮空氣經41口進入B腔，作用于活塞，由于C腔排空，活塞向下移動，通過閥桿關閉排氣閥門(e)同時打開進氣閥門(d)，來自1口的壓縮空氣經C腔到達2口，并進入彈簧制動室。
彈簧制動按行車制動壓力上升的程度解除，從而避免了兩種制動的重疊作用。B.口壓力上升，高于B腔壓力時，C腔壓力推動活塞上升，進氣閥門(d)關閉，差動式繼動閥處于平衡狀態。
