HCCI：一種大有前途,但面臨諸多挑戰的清潔汽車技術

　　未來歐Ⅵ之后，國內外專家普遍認為，汽車業將不再提升有毒物質排放標準，但將加嚴CO2排放標準，亦即加嚴燃油消耗標準。均質充量壓縮著火(HCCI，HomogeneousChargeCompressionIgnition)燃燒技術--一種不用后處理就能完全解決汽車柴油機氮氧化物NOX和顆粒PM排放問題的最有潛力的技術，愈來愈受到業內研發人員的重視。據悉，奔馳、曼、斯堪尼亞、沃爾沃等國外商用車巨頭都在投巨資研發該技術，其中曼甚至稱最快有望在歐Ⅵ實施時推出含該技術的產品。不過，業內多數研究機構認為該技術成熟至少應在2015年后。

　　1.HCCI控制發動機排放的基本原理

　　HCCI，亦稱可控自燃著火(CAI，ControlledAutoIgnition)，它是指大量燃料和稀釋物(空氣和再循環廢氣等)在進氣過程中預先混合成均質混合氣，當壓縮行程活塞運動到上止點附近時，均質混合氣自燃著火的一種燃燒過程。

　　HCCI燃燒方式結合了柴油機壓燃和汽油機均質混合氣點火燃燒的特點，基本特征是均質、壓燃和低溫火焰燃燒。與傳統的點燃式發動機相比，它取消了節氣門，泵氣損失小，混合氣多點同時著火，燃燒持續期短，可以得到與壓燃式發動機相當?shù)妮^高熱效率；與傳統柴油機相比，由于混合氣是均質的，燃燒反應幾乎是同步進行，沒有火焰前鋒面，燃燒火焰溫度低(低于2000K)，NOx排放很低，幾乎沒有PM排放。傳統的柴油機采用擴散燃燒，化學反應速率遠高于燃料和空氣的混合與擴散速率，燃燒快慢由混合擴散速率決定。在這種類型的燃燒中，混合氣和溫度分布都極不均勻，擴散火焰外殼的高溫區易產生NOx，內部高溫缺氧區易產生PM。而HCCI通過提高壓縮比、采用廢氣再循環、進氣加熱和增壓等手段提高缸內混合氣的溫度和壓力，促使混合氣壓縮自燃，在缸內形成多點火核，有效維持了著火燃燒的穩定性，并減少了火焰?zhèn)鞑ゾ嚯x和燃燒持續期。它的燃燒速率只與本身的化學反應動力學有關。

　　大多數燃料的HCCI燃燒表現出獨特的二階段放熱：第一階段放熱和主放熱階段。第一階段放熱與低溫動力學反應有關，此時是冷焰、藍焰。在第一階段放熱和主放熱之間有一個時間延遲，延遲時間主要由這些反應的負溫度系數現象（NTCR，NegativeTemperatureCoefficientRegime，即溫度升高，反應變慢）來決定。用光學診斷的方法來研究HCCI的燃燒過程發現第二階段燃燒即主放熱階段是多點同時進行的，一旦著火，混合氣迅速燃燒，沒有可視火焰?zhèn)鞑ィ话阏J為HCCI的完全燃燒僅由化學動力學控制，沒有一般燃燒中的流動，但由于局部仍存在不均勻物質，從而也有局部波動現象。

　　HCCI燃燒方式的出現，有效地解決了傳統均質稀混合氣燃燒速度慢的缺點，是有別于傳統的汽油機均質點燃預混燃燒、柴油機非均質壓燃擴散燃燒和GDI發動機分層稀薄燃燒方式的第四種燃燒方式。HCCI燃燒方式可以同時保持較高的動力性和燃油經濟性，不受燃油和氧化物分離面混合比的限制，也沒有點火式燃燒的局部高溫反應區，因此可以同時降低NOX和PM；另外由于HCCI燃燒只與本身的物理化學性質有關，它的著火和燃燒速率只受燃料氧化反應的化學反應動力學控制，受缸內流場影響較小，同時均質預混的混合氣組織也比較簡單，因此，在發動機上實施HCCI燃燒模式可以簡化發動機燃燒系統和噴油系統的設計。HCCI的優點還包括它的燃料靈活性高，它能使用包括汽油、柴油、天然氣、液化石油氣(LPG)、甲醇、乙醇、二甲醚以及混合燃料等多種燃料，而柴油HCCI發動機能夠繼續利用現有的加油和服務設施，無需增加新型燃料的加注設施，因此，以柴油為燃料的HCCI發動機的研發和應用正逐漸受到國外汽車企業的高度重視。如前面提到的曼、斯堪尼亞等商用車巨頭，都在投巨資研發HCCI技術以應對歐Ⅵ法規的到來。

　　2.柴油均質預混合氣形成方式

　　均質混合氣的形成是實現對HCCI燃燒控制的第一步。國際上采用的柴油均質預混合氣方式包括：進氣道缸外預混、缸內早噴和晚噴。

　?。?）缸外預混HCCI

　　即在進氣沖程把柴油噴入進氣道，與空氣混合形成預混合氣。采用進氣道噴射，利用進氣渦流來強化混合氣的形成，是提高混合氣均勻度的一個相對簡單的方法。但要求較高的進氣溫度來促進柴油的蒸發，需要安裝加熱裝置和進氣道燃油噴射系統，并且不利于柴油機冷啟動。早期的研究中多采用這種方法制備混合氣，最早進行研究的美國西南研究院曾采用這種方式引入混合氣，燃料在進氣道噴出后與空氣混合形成均勻的混合氣，進氣門開啟時混合氣進入缸內壓縮、著火。柴油由于揮發性較差以及壁面撞擊，采用此法將導致較高的HC和CO排放以及燃油消耗量的增加。

　?。?）缸內早噴HCCI

　　該方式是目前普遍采用的柴油HCCI預混合氣形成方式。即在壓縮沖程的早期，柴油被噴入氣缸，隨活塞上行逐步與空氣混合，直至發生自燃著火。由于柴油密度大，而壓縮沖程早期缸內空氣密度較小，高密度的柴油噴入低密度的環境中貫穿度較大，因而燃油撞壁現象嚴重，這會降低燃油的霧化與混合程度，進而導致排放增加、油耗上升等問題。

　　為了改善燃料的霧化與混合，柴油機HCCI噴油提前角遠大于傳統柴油機，使柴油與空氣在著火前充分混合。另外，改進噴油器設計、改變?nèi)紵倚螤?、適當組織缸內氣流等方法均能在一定程度上改善柴油的霧化與混合。缸內柴油早噴成功應用于產品的典型代表是日本豐田公司的UNIBUS燃燒系統。與缸外預混柴油HCCI相比，早噴柴油HCCI具有以下2個優點。

　　其一，壓縮沖程氣缸內的溫度和壓力高于進氣門開啟時進氣道內的溫度和壓力，有助于柴油的霧化和混合。壓縮沖程早期噴油，降低了對進氣溫度的要求，減少了混合氣爆燃的傾向。

　　其二，采用壓縮沖程早期噴油方案，可以只需要一套供油系統滿足HCCI和傳統直噴柴油兩種方式。

　?。?）缸內晚噴HCCI

　　在接近上止點或在上止點之后，把柴油噴入氣缸，同時采用大量預冷的EGR、加強渦流和降低壓縮比等措施實現點火延遲，使柴油著火恰好發生在噴射結束之后。盡管缸內晚噴形成的油氣均勻度不如進氣道噴射和缸內早噴均勻，但NOx和PM排放仍然低于傳統柴油機。柴油機缸內晚噴HCCI燃燒的典型代表是日本Nissan公司的MK(ModulatedKinetics)系統。MK系統通過推遲噴油(上止點后3°)，大EGR率（使氧濃度降到15％～16％）延長滯燃期，使噴油完全在滯燃期內完成，形成預混合氣。為了提高混合率，MK發動機的渦流比提高了，并優化燃燒室設計加快油氣混合。在MK燃燒的負荷范圍內，NOx可降低90％以上，煙度低于1個Bosch單位。采用MK系統的發動機在1998年被投入批量生產進入日本市場。

　　3.柴油機HCCI燃燒的主要影響因素

　?。?）進氣溫度及其流速

　　HCCI燃燒的著火時刻對進氣溫度十分敏感，隨著進氣溫度的提高，將出現著火提前的現象，因此，控制缸內溫度將是控制HCCI燃燒著火時刻的一個關鍵因素。一般通過調節進氣溫度控制HCCI燃燒以及著火始點。

　　在進氣管加裝進氣加熱裝置、引入廢氣再循環（EGR）可以提高進氣溫度，國外多家公司對四沖程柴油機做的HCCI研究就是通過廢氣再循環后的電加熱裝置實現對混合氣加熱的。試驗研究了空氣流速和進氣溫度對發動機的影響，隨著進氣溫度或空氣流速的增加，燃燒效率增加，HC和CO排放降低；在低溫、低流速區，各缸壓力相對變化較小，在某一特定的溫度條件下，各缸的著火時刻相差很大，溫度很低時，甚至出現一缸著火而另一缸熄火現象；考慮到怠速工況的HC和CO排放，可以采用低流速和高進氣溫度的措施來提高燃燒效率；對于大負荷工況，平均有效壓力隨進氣溫度降低而增加，而為了提高效率增大功率輸出，必須對各缸進行反饋控制以優化各缸燃燒相位；在進氣歧管噴水可降低混合氣的溫度，從而降低壓縮沖程缸內的溫度，推遲著火時刻，并且能夠降低燃燒速度和峰值壓力，增大HCCI在大負荷時的運轉工況范圍；進氣加熱裝置所需的電壓較高，并且裝置本身體積很大，只適合于在試驗室進行基礎研究；噴水會導致HC和CO排放的增加，對NOx的控制作用卻很小，阻礙了這種方法的應用。

　?。?）廢氣再循環（EGR）

　　EGR能提高進氣溫度，改變混合氣的著火特性，從而影響著火時刻。引入廢氣再循環的目的還在于它稀釋了混合氣的濃度，能有效減緩燃燒速度，降低燃燒噪聲，為大負荷區HCCI燃燒控制提供了一種有效手段。同時，廢氣再循環能夠回收一部分廢氣的能量。當EGR率小于30％時，氧濃度的下降并不足以影響燃燒，此時廢氣再循環對控制著火始點的作用很小。研究表明，廢氣再循環推遲了著火時刻，提高了指示效率，降低了未燃HC的排放量，同時，排氣溫度增加，可以利用氧化催化裝置來氧化未燃HC。與汽油機HCCI燃燒相比，柴油機HCCI燃燒更容易實現，在傳統柴油機上，因其壓縮比較高，將空燃比和EGR率控制在一定的范圍內，接近室溫即可成功實現柴油機的HCCI燃燒。柴油機HCCI運轉工況范圍受敲缸、失火及較低的平均有效壓力值的限制，但比汽油機HCCI燃燒達到敲缸時的空燃比大。低溫反應的自燃時刻受EGR率的控制，而主放熱階段的開始時刻則受空燃比影響較大。

　?。?）氣門正時

　　改變配氣正時可以改變缸內殘余廢氣量和缸內溫度，減小氣門重疊期，使缸內殘余廢氣量增大。殘余廢氣的高溫有利于燃料的蒸發，形成均質混合氣，同時較高的缸內溫度又會使HCCI燃燒的著火時刻提前，從而容易造成大功率狀態下工作粗暴，并引起最大輸出功率下降。從實驗結果可以看出，內部EGR（可變氣門正時）的溫度效應大于其對混合氣的稀釋，對于柴油機這種容易發生低溫自燃的燃料，減小氣門重疊期易造成大負荷時著火過于提前，限制了最大輸出功率。在小負荷工況范圍內，較小的氣門重疊期有利于HCCI燃燒的穩定性；在大負荷工況范圍內，較小的氣門重疊期不利于HCCI燃燒的穩定性。

　?。?）壓縮比

　　壓縮比是另一個影響燃燒效率較大的因素，改變壓縮比可以改變混合氣的密度和壓力，從而對其自燃溫度產生影響。改變壓縮比的主要方法是調整燃燒室容積、工作容積和改變配氣相位。在利用可變壓縮比控制HCCI方面，Lund技術學院試驗結果表明，壓縮比對燃燒效率的影響很大，壓縮比增加則熱效率增加，而燃燒效率減小。研究還發現，高壓縮比可替代進氣預熱。當壓縮比高達17∶1時，絕對有效效率上升，NOx排放下降，但是因為反應時間縮短，CO排放增加。該試驗HCCI的可實現轉速范圍為1000～5000r/min，負荷范圍處于怠速和0.44MPa平均有效壓力之間。隨著壓縮比提高，穩定HCCI燃燒所需的熱EGR率降低，因此用冷EGR配合高壓縮比可以控制燃燒速度，從而擴大HCCI運轉工況范圍。

　?。?）負荷

　　HCCI柴油機運行在低負荷工況時，循環供油量小，混合氣濃度稀，而反應物濃度是影響燃燒反應的一個重要因素，加之此時缸內溫度較低，使HCCI燃燒的著火時刻顯著推遲，甚至出現失火現象。在出現失火循環后，后繼循環爆發壓力往往突然升高，這是由于失火循環殘余的部分燃油在缸內，導致下一循環油量增加，引起爆發壓力突增。

　　HCCI柴油機運行在高負荷時，循環供油量大，此時缸內溫度高，混合氣濃度大，使燃燒反應的速度加快，從而容易引起著火過于提前的現象。過快的燃燒速度將造成壓力升高率迅速增大，并出現燃燒壓力振蕩現象。燃燒粗暴時，相關的噪聲、振動和沖擊負荷增大，容易造成發動機零部件損壞，同時NOx的排放也急劇升高，限制了HCCI燃燒的負荷擴展。
[next]

　　4.國外HCCI的研究及應用現狀

　　柴油HCCI燃燒過程的研究始于上世紀90年代中期。美國西南研究院(SWRI，SouthwestResearchInstitute)最先在柴油機上開展"缸外預混稀燃"研究，即在進氣沖程把柴油噴入進氣道，使之與空氣混合形成預混合氣。這種方式與傳統的氣道噴射汽油機類似，是形成預混合氣最簡便、最直接的方法，也是最容易實現的方法。試驗裝置示意圖如圖1所示。由該圖可見，利用類似于汽油機進氣道低壓噴射的方法把柴油直接噴入進氣管中，為了使柴油和空氣加速混合，還采用了進氣管加熱和EGR。預混的稀混合氣經壓縮后多點著火，消除了擴散燃燒，稀薄混合氣降低了火焰溫度，可使NOX排放比普通柴油機減少98％，由于氣缸內不存在局部混合氣過濃區，可使PM的排放減少27％，指示熱效率也有所改善。

圖1： SWRI使用的HCCI實驗裝置

　　1992年，西南研究院研究者首次在實用的1.6LVW發動機上研究了HCCI，使發動機的工作負荷范圍從14％拓寬到34％。1996年，研究者又采用缸外預混的方法在柴油燃料HCCI燃燒過程的研究方面取得了突破性的進展，研究發現，HCCI運行工況對EGR率、壓縮比和空燃比依賴很大，可接受的、不發生爆震的HCCI工況被限制在了很小的參數范圍內。1997年，研究者進行了柴油燃料HCCI燃燒過程的研究，他們發現，在壓縮比為8~13:1的范圍內，能否獲得滿意的HCCI運行工況與進氣溫度和EGR率密切相關；為了減少柴油在進氣道壁面上的附著，進氣溫度必須達到135~205℃；在HCCI燃燒工況和適當?shù)倪M氣溫度范圍內，NOX和PM排放幾乎降至零，但是HC排放量非常高，導致燃燒效率很低；與直噴式柴油燃燒方式相比，燃油消耗率平均增加了28%；此外，他們還發現，即使采用較低的壓縮比，燃燒始點仍然非?？壳啊?/p>

　　1999年，日本交通安全研究院提出了HCDC缸外混合的燃燒方案。該方案是利用一個噴油壓力為5MPa的汽油直噴式噴油器，在進氣沖程60°ATDC向進氣道預噴射柴油，形成預混合氣，然后再利用高壓電控噴油器在壓縮上止點附近進行主噴射。試驗結果與其它缸外預混合柴油HCCI的研究結果相似，存在預混合氣的過分早燃和爆震燃燒。為了抑制早燃，他們采用減少進氣道噴射燃油量的方法使預混合氣變稀，并通過優化壓縮上止點附近（小于15°BTDC）的主噴射來控制燃燒過程，但效果不明顯。而在柴油中加入50%的MTBE(甲基叔丁基醚)后，能夠避免預混氣體在上止點附近的主噴射結束前發生自燃著火，實現了對著火過程的控制。

　　2002年，美國西南研究院提出一種混合模式柴油HCCI燃燒系統，其原理與HCDC缸外混合的燃燒方案基本相似。實驗結果顯示，發動機轉速在1600～3000r/min，通過改變進氣條件（壓力和溫度），平均指示壓力可以達到最大4.7bar，同時可以獲得很低的NOX和PM排放，分別小于4×10-6和0.02FSN，但HC和CO排放較高。

　　同期，日本新ACE研究院采用了柴油機缸內早噴HCCI燃燒方案，即在壓縮沖程早期噴油，并提出了柴油機HCCI燃燒的PREDIC（PremixedleanDieselCombustion）燃燒方式。隨后，為了擴展HCCI運行工況范圍，又提出了MULDIC（MultiplestageDieselCombustion）燃燒方式。在預混燃燒階段，為了避免缸內早期噴射油束撞壁，MULDIC系統采用了特殊的噴嘴和噴油器布置方案，即用2個側置噴油器向氣缸中心對噴，利用油束的碰撞減小貫穿度。在燃燒的第二階段，即上止點附近，布置在氣缸中心的噴嘴噴油，從而提高發動機的功率輸出。試驗結果表明，NOX排放可大幅降低，但HC排放仍然較高。

　　日野公司的Hcimics（Homogeneouschargeintelligentmultipleinjectioncombustionsystem）缸內早噴HCCI方案，采用高壓共軌燃油噴射系統，30％的燃油在30°BTDC前噴入氣缸作為預混合燃油量；70%的燃油在壓縮上止點附近噴入缸內。同時，為了避免早噴燃油撞壁，采用了特殊噴油器噴嘴：噴孔數30，直徑0.1mm，三種噴霧錐角分別為12×155°、12×105°、6×55°。此外，還采用熱EGR和在燃料中也加入了MBTE。試驗結果顯示，NOX排放降低了一半，HC排放降低了1/3，PM排放幾乎為零，燃油經濟性也得到改善。

　　三菱汽車公司的PCI（PremixedCompression-IgnitedCombustion）缸內早噴HCCI方案，專門設計了一種碰撞油束噴嘴，以減少油束碰壁。方案中兩個相互干涉的油束，碰撞后能夠有效的降低貫穿度。采用這種碰撞油束噴嘴的實驗結果顯示，在保持較低的NOX排放同時，HC排放下降500ppm以上，PM排放接近零，油耗也有所降低。

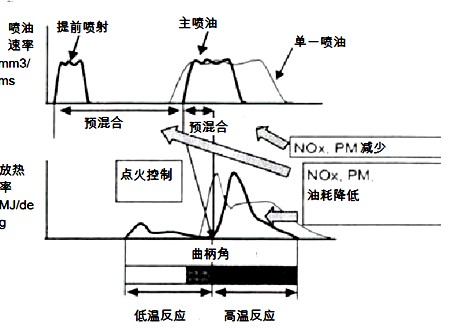

圖2：UNIBUS系統控制策略示意圖

　　豐田公司則開發出了UNIBUS(UniformBulkycombustionSystem)系統。該系統與MULDIC系統類似，也采用兩次噴油。圖2為UNIBUS系統的控制策略示意圖。第一次噴油的定時范圍為-54°ATDC~-4°ATDC。第一次噴油量為5~15mm3/st。當油量為15mm3/st時，噴油定時早于-54°ATDC將發生油束碰壁。通過對第1次噴油的定時和油量的控制來抑制預噴燃油的劇烈放熱，使預噴燃油在第2次噴射之前，始終處于低溫反應狀態。UNIBUS是最早實用化的缸內早噴柴油HCCI技術。圖3給出了裝備UNIBUS系統的1KD-FIV發動機運行工況范圍，可見，UNIBUS燃燒模式主要應用于發動機的中、低負荷工況。2000年年底1KD-FIV發動機正式小批量生產并投放日本市場。

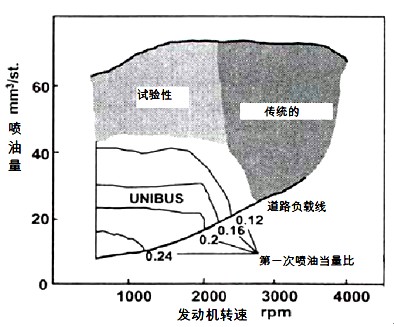

圖3：UNIBUS的運行工況范圍

　　日產公司開發的MK（ModulatedKinetics）燃燒系統是采用缸內晚噴柴油HCCI的燃燒方式，即在壓縮上止點后開始噴油，并結合提高噴射壓力和進氣渦流，以及高EGR率，提高柴油與空氣的混合速率，延長滯燃期，以保證在滯燃期內完成噴射形成混合氣。采用MK系統的發動機在1998年就開始投入批量生產，進入日本市場。MK系統通過推遲噴油（7°BTDC～3°ATDC），大EGR率（使氧濃度降至15~16%），以延長著火滯燃期，使噴油能完全在著火滯燃期內完成，著火前形成比較均勻的預混合氣。為了提高混合率，MK發動機的渦流比被提高到12。然而隨著負荷和轉速的增加，噴油量加大，持續期加長，不可能保證在著火滯燃期內完成噴油，因此采用VE泵的第一代MK系統的運行工況范圍只能達到原機1/3負荷和1/2轉速。為此第二代MK系統進行了多項改進，其中，為了縮短噴油持續期，MK系統采用了高壓共軌噴油系統。為了延長著火滯燃期，將發動機的壓縮比從18:1降到16:1，并且采用冷卻的EGR。同時為了避免壓縮比降低后液態油束撞壁的傾向加大，燃燒室直徑被從47mm增加到56mm。這一改進也大幅度降低了冷啟動時的HC排放，但PM的排放（小于1.0BSU）仍要進一步降低。

　　法國IFP公司在2002年開發出缸內早噴柴油HCCI方案--NADI(NarrowAngleDirectInjection)。該方案的主要特點有二個：第一，采用噴錐角小于100°的高壓共軌噴油器；第二，燃燒室能夠適應窄噴錐角噴油器以傳統直噴的方式工作。試驗結果顯示，對于所有的HCCI工況，NADI方案的NOX排放減少了100倍，PM排放減少了10倍，HC和CO排放則相當于直噴汽油機的水平，IMEP最高達到0.6MPa。

　　同期，瑞典查爾摩斯技術大學在一種單缸機上也進行了早噴柴油HCCI研究。利用高壓共軌燃油噴射系統，在壓縮沖程早期90oBTDC，以五次小油量的燃油噴射產生預混合氣。為進一步減少燃油撞壁和改善燃油與空氣的混合情況，使用的噴油器噴孔直徑減小到0.111mm，噴孔數由5增加到10，噴霧錐角為60o。為控制著火時刻和放熱速率，采用冷卻的EGR和降低壓縮比（增加活塞到缸蓋的余隙）的方法。試驗結果顯示，相對于原機，NOX和PM排放分別減少了95％和98％，但HC和CO排放急劇增加，油耗比原機增加約10～20％。

　　以上是筆者從有關國外文獻上搜集到的近10年前的HCCI技術研究成果，實際上，如本文開頭所述，目前HCCI技術研究已到了實用化的階段，歐洲商用車巨頭曼甚至稱最快有望在歐Ⅵ實施時推出含HCCI技術的產品。由于國外企業的研究均處于絕對保密階段，沒有公開資料借鑒、參考，這里就沒法深入展開了。

　　5.國內HCCI的研究現狀

　　國內對柴油HCCI的研究較少，多以綜述性的論文發表，沒有實質性研究成果。天津大學和上海交通大學的實驗研究代表了國內HCCI的最高水平。

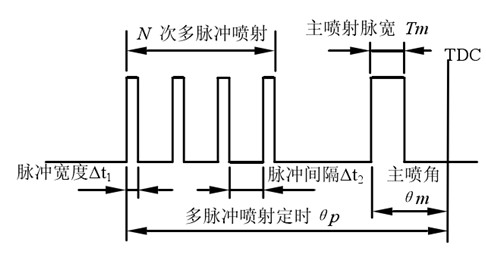

圖4：多脈沖噴射示意圖

　　2004年，天津大學內燃機國家重點實驗室提出了基于多脈沖噴射和BUMP燃燒室的復合燃燒系統（MULINBUMP），其屬于缸內早噴柴油來實現HCCI的實驗研究。圖4是多脈沖噴射的示意圖。

　　其中多脈沖噴射定時、多脈沖噴射次數、各脈沖寬度和脈沖間隔均可獨立、靈活調節，通過調整這些參數，可以控制預混合的形成過程，包括防止燃料在缸壁的粘附，控制混合氣的溫度和濃度分層，進而控制自燃著火速率、燃燒相位、放熱率。主噴射定時通常選擇在3、6、8和10°ATDC。主噴射燃料在BUMP燃燒室高混合率作用下，形成"稀擴散燃燒"。MULINBUMP系統是在多脈沖噴射下形成的預混燃燒與BUMP燃燒室內的稀擴散燃燒的結合。前者能夠大幅度降低NOX和PM排放，后者可以把前者產生的大量的HC和CO觸發進一步燃燒，降低了發動機HC和CO排放，同時燃燒效率大大提高。這種柴油機HCCI復合燃燒技術，可顯著擴展發動機負荷范圍，目前復合燃燒IMEP可達0.93MPa。隨后，又在前期BUMP燃燒室研究的基礎上提出了一種能大幅提高燃燒后期混合率的導流沿形燃燒室。該燃燒室的導流、突變結構形成的二次射流在缸內誘導出一對旋向相反的渦團，消除壁面濃區，中后期燃燒得以強化，碳煙（Soot）的氧化過程增強，相比原始ω燃燒室，PM的排放下降了55％。

　　2004年，上海交通大學動力機械與工程教育部重點實驗室開發了可變進排氣正時控制機構，實現氣門正時的調節，采用在進氣上止點前進行柴油燃料的噴射，利用缸內殘余高溫廢氣余熱加速燃油蒸發，實現了柴油燃料的HCCI燃燒，同時，研究了不同氣門重疊期下HCCI燃燒的燃燒特性，不同負荷的工作穩定性和排放特性。結果表明，對于低溫自燃性好的柴油燃料，排氣門早關和進氣門晚開引起的缸內溫度升高比由此引起的殘余廢氣增加對工質的稀釋效果更大，使HCCI燃燒的著火始點提前，易引起大負荷工況HCCI燃燒的工作粗暴，但有利于小負荷工況HCCI燃燒的工作穩定性。2005年，他們繼續研究了內部EGR和外部EGR模式對柴油燃料HCCI燃燒的影響，實驗發現，隨著內部EGR率的增大，HCCI燃燒的著火始點提前，在相對較小的負荷下，-40°CA氣門重疊期的著火始點比-20°CA氣門重疊期的著火始點提前5～7°CA，內部EGR的加熱作用大于其對混合氣的稀釋作用；內部EGR增大有利于均質混合氣的形成，使柴油燃料HCCI燃燒的煙度排放減小，但使低NOX排放的負荷范圍減小；外部EGR起到了推遲著火始點的作用，是一種有效的擴展運行范圍負荷上限的方法。

　　6.HCCI柴油發動機商業化面臨的挑戰及發展前景展望

　　目前，在商業化車載柴油機上實現HCCI及其衍生技術面臨著諸多困難和挑戰，其主要表現在以下幾個方面：

　?。?）著火時刻的控制問題

　　目前缺乏直接有效的手段控制HCCI燃燒速率和著火時刻，燃燒相位控制只能通過間接的方法進行。HCCI燃燒的著火時刻主要受到混合氣本身化學反應動力學的影響，受負荷、轉速的影響較小，因此不能通過常規的負荷、轉速等反饋信號來加以控制，只能通過試驗手段間接測量，獲取經驗。目前還沒有單獨的切實可行的方法控制HCCI燃燒始點，又由于燃油火焰前的氧化反應機理還未完全清楚，數值模擬方法進行HCCI燃燒始點控制的研究工作只是定性的與試驗取得了一致，還無法實際應用于指導HCCI燃燒始點的控制。

　?。?）運行工況的拓展問題

　　由于HCCI燃燒反應較快，一般采用較大的空燃比或較高的EGR率來減緩燃燒速率，以防爆震的發生，但同時使得發動機缸內的平均指示壓力難以達到較高的水平，這就使HCCI發動機在小負荷工況時混合氣濃度過稀，發動機易"失火"；而大負荷工況時發動機放熱速率過快，發動機工作粗暴，可操作范圍不寬。在高負荷實現HCCI是國際上尚未解決的技術難點。

　?。?）HC和CO排放的控制問題

　　HCCI在中小負荷工況燃燒時缸內溫度過低(＜2000K)，燃燒效率低，導致高的HC和CO排放。

　?。?）輸出功率的密度較低。

　?。?）熱量的釋放速度較快導致較高的燃燒噪聲。

　?。?）冷啟動困難。

　　美國GM公司在2007年9月推出了汽油HCCI示范車，油耗較常規汽油機降低15%到20％，在部分負荷下，NOX排放可以達到10ppm以下水平。由于技術條件的限制，HCCI柴油車暫時還沒有商業化產品面世。

　　據上分析可知，由于在發動機全工況實現HCCI燃燒過程具有相當大的困難，從實用化角度來看，目前有兩種可行的解決方案：

　　第一，采用準HCCI系統的折衷辦法，即在混合氣的準備和對燃燒過程的控制等方面部分采用HCCI的方法。這一方案使系統既能得到HCCI的某些優點又能避開一些復雜的控制，如日產公司的MK系統和本田公司的UNIBUS系統。

　　MK和UNIBUS系統并不是真正的HCCI，它只不過是為了獲得HCCI在排放和燃燒效率等方面的優點而借用了HCCI的某些概念，它是在傳統的發動機上實現準HCCI的極好范例。二者在日本市場上均已投入使用。

　　第二，使用雙模式運行方案，即在中低負荷采用HCCI燃燒方式，在高負荷仍然采用傳統的柴油燃燒方式。這種方案具有極高的應用價值，但在雙模式下，會增加發動機控制系統的復雜性，目前還處在試驗階段。

　　歐Ⅵ與EPA2010排放法規對NOx和PM提出了極為嚴格的要求，因為柴油機HCCI燃燒具有超低的NOx和PM排放，且具有很高的能量轉換率，因此燃油經濟性更好，這無疑對汽車界具有極大的誘惑力。不過，因柴油機HCCI燃燒的HC和CO排放偏高，同時，影響柴油HCCI燃燒的因素較多，控制起來十分困難。所以，這種發動機要真正實現商業化還有很多課題要攻克。不過，隨著發動機技術的進步，有理由相信，柴油機HCCI技術的最終實用化和商業化將為期不遠。業內專家預言，柴油機HCCI技術將會在2015年左右成熟，商業化產品將不會遲于2020年。
