德國Goldhofer FAKTOR 5負載650噸是怎么做到的

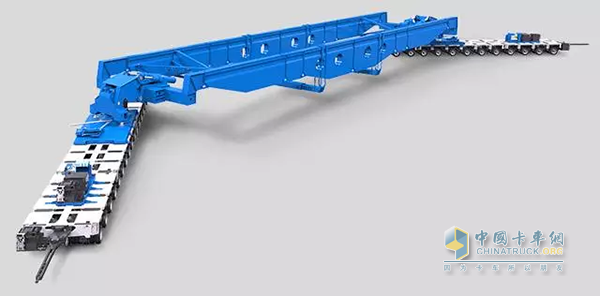

Goldhofer FAKTOR 5橋式梁結構圖

　　模塊組件化設計

　　完整的橋式梁卡車掛車體型非常龐大可觀，Goldhofer把它設計成易于拆裝的組件形態，而且所有組件的尺寸大小都遵循著可以使用集裝箱運輸?shù)脑瓌t，整部橋式梁運輸車拆解后只需要使用 2個20'和3個40'框架集裝箱以及3個40‘集裝箱就可全部把組件打包裝箱，非常適合長途轉運，這對于經常轉戰海外業務的運輸公司來說經濟性和便利性是不言而喻的。

　　運輸模塊

　　本著物盡其用的原則，運輸模塊直接采用Goldhofer已有的產品，這樣即使不作為橋式梁運輸車使用時，運輸模塊依然可單獨正常使用。標淮配胥采用前后共2組多軸運輸模塊承載橋式梁的兩端，每組由多個THP模塊串聯而成，可選配成12?20軸線的規格，以應對不同的運輸需求。

　　THP模塊作為Goldhofer模塊化重型運輸車的核心單元，功能非常強大，它擁有不同軸線版本，可任意串、并聯組合。每軸線由2組擺式輪軸組成，而擺式輪軸在橫向、縱向上的補償能力使其能自如應對崎嶇的路面)，THP模塊的液壓懸掛系統可人工自由調整高度，這一特性在裝卸時特別有用，可以看出THP模塊和 Scheuerle的IrterCombi模塊非常類似。由于THP模塊本身沒有動力，需要外界提供，所以在前后2組模塊的頭尾各安裝了一根拉桿/推桿裝置， 用于連接2部牽引車實現前拉后頂。

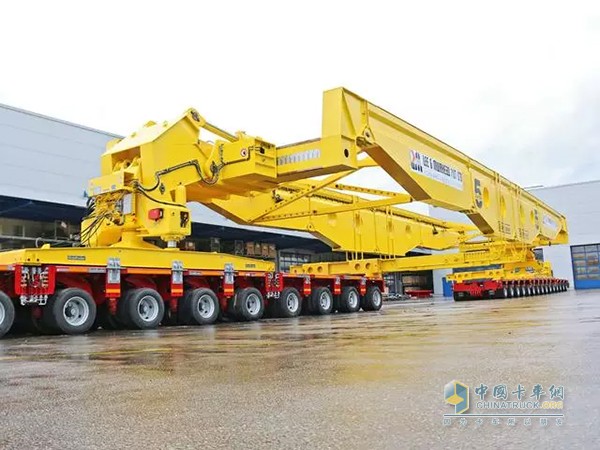

　　橋式梁本體

　　橋式梁本體的組件非常豐富，F(xiàn)AKTOR 5橋式梁運輸車是高架型時，最主要的組件包括如下。

　　一是懸臂。帶基座的懸臂是最重要的組件，它負責與運輸模塊的連接及對梁架的控制。懸臂底部是寬大的長方形基座，可方便地與運輸模塊的承載面固定在一起。懸臂與基座間并非剛性連接，而是采用了穩定交義平衡系統，即兩者間通過十字形四點支撐，每個支撐點都有可伸縮的液壓油缸，為避免路面的劇烈變化給運輸物帶來過大的加速度沖擊，在每個油缸上都連接著蓄能器(內充氣體)，利用氣壓平衡可讓液壓油在油缸和蓄能器之間流轉，從而自動調整4個油缸的位置達到穩定平衡，以減小外部的沖擊。

　　二是主梁。主梁也就是負載梁，位于橋式梁的中部區域，其投影在運輸模塊之外，可通過組合不同數量的主梁部件來調整負載區域的長度，范圍可達11?17 m，甚至可以更長。

　　三上副梁。副梁是指運輸模塊正上方的梁架部分，用于連接懸臂和主梁，其長度也可通過組合不同數量的副梁組件來調節。一般來說， 副梁的長度依賴于運輸模塊的長度，它要保證主梁的投影不落在運輸模塊上0所有的梁架姐件都通過螺栓連 接(如閣12、14)，以便于拆裝。

　　四是智能交叉緊固系統。它由多根可伸縮的緊固桿組成，這些緊固桿用螺栓交叉跨接在兩側副梁之間，當調整橋式梁的寬度時，只要拿掉緊固桿內固定伸縮長度的螺栓，桿長就可隨著寬度變化自動調整，完成后再插回固定用的螺栓即可。由于緊固桿與副梁的連接方向有多個角度，可確保梁架的穩定性。

　　五是梁托架。托架共有2個，分別安裝在前后運輸模塊靠近主梁的位置上，當梁架尚未安裝完成或高度降到最低時，此托架可起到支撐梁架的作用。

　　六是支撐導引輪。它只是個輔助工具，僅用于貨物裝卸階段，在梁架尚未完整連接時被安裝在主梁下方充當支撐和導引方向之用 , 一旦梁架合攏便會被拆除。

　　七是掛帶。掛帶共4組，每組2根，被套在主梁上，每組掛帶的下端可以和底部支撐件的內管的一端用螺栓固定在一起，通過這種方式可方便安全地完成自主裝卸。

　　八是底部支撐件。共有2組，每組由內外兩根橫截面為長方形的鋼管組成，可內外相套。兩根外管一幵始就墊在運輸物下方作支撐件,當橋式梁裝載貨物時，只要把內管插進外管中，然后內管和掛帶固走在一起，就完成了裝載。

　　功能特點

　　FAKTOR 5橋式梁運輸車具有高達5:1的負載自重比，這得益于Goldhofer精湛的機械設計能力，相比1991年時的版本，梁架看起來更細巧輕便，當然這與材料、焊接、液壓等技術的進步密不可分，同樣的載重能力而自重更輕，運輸所需的成本也就越低。不同配置的 FAKTOR 5橋式梁運輸車承載的最大負荷可達350?650 t，這樣的運載能力足以應付絕大多數運輸任務。

　　橋式梁懸臂上縱向的幾組液壓油缸可控制梁架的高度，行程范圍可達0~1.8m，這一特性非常有用，不單單被用來裝卸貨物，在運輸過程也可以隨時調整高度以適應外部環境。比例經過限高的公路橋下方時，就可以把高度調整到讓貨物的底部幾乎貼近地面;或者在轉彎時，梁架不得不需要越過某些有一定高度的障礙物時，最大1.8m的提升高度就變得有用武之地了。

　　懸臂上橫向的幾組液壓油缸則可調整梁架的寬度，范圍可達3~6.75m，再加上調整主梁組件的數量可改變負載區域的長度，F(xiàn)AKTOR5橋式梁運輸車對貨物大小的適應能力是超強的。

　　裝載過程

　　橋式梁運輸車的自裝卸特性是一大亮點，這里以高架型FAKTOR5橋式梁運輸車為例，詳細剖析其裝載貨物的全過程。

　　裝載貨物之前，橋式梁運輸車必須先到達裝載的現場，以運輸車如此龐大的體型，顯然不會在空載時直接以完整形態開往現場。如果距離較遠甚至跨海，那么把整車拆散成組件再采用集裝箱化運輸?shù)浆F(xiàn)場才是最佳選擇; 而如果距離較近，則可以先把橋式梁運輸車組裝成空車運輸狀態，也就是把前后兩部分車體均組裝到副梁己就位的狀態,副梁由梁托架支撐，主梁暫不安裝，然后由2輛牽引車各自拉著半截車身上路開往現場即可 ，此時就相當于在用全掛拖車方式運輸半安裝狀態的橋式梁。

　　到達現場后，假設己經是兩截半安裝狀態的橋式梁運輸車待命，接著便把主梁安裝到前半截車體的副梁上，間時在主梁下方裝上支撐導引輪。然后 調整前后兩部分梁架的寬度，使其能容納運輸物的寬度。

　　接下來其中一輛牽引車頂著后半截車體靠近貨物的一側，把開口正對貨物，另一輛牽 7引車?yán)鞍虢剀圀w在支撐導引輪的幫助下調整好方向，慢慢后退著把開口對準貨物的另一側推進，這樣前半截車體上的主梁逐漸把貨物套在中間，并向后半截車體靠攏，經過微調，最終前后車體的梁架合龍，并用螺栓固定住，此時的梁架己形成一個整體，把貨物包圍在中間，支撐導引輪使命也已完成而被拆除。

　　裝載前的貨物己預先用橋式梁運輸車的底部支撐件外管支撐底部，是吋候把兩根內管分別插入外管中了，內管比外管略長，掛在主梁上的 4組掛帶分別用螺栓和內管的一頭固定在一起，至此貨物便裝載完畢，只要橋式梁兩端懸臂上的液壓油缸發力抬升梁架高度，貨物便被“挑”了起來，然后在兩輛牽引車的前拉后頂之下，這位大力士“挑夫”便可上路了。

　　橋式梁運輸車的整個裝載過程快捷方便，無需起重機吊裝貨物，貨物只需停在原地便可被裝載固定，這就大大提升了安全性。卸載過程正好相反，這里不再贅述。

　　不同形態和版本的FAKTOR 5橋式梁運輸車

　　(1)靈活多變的形態

　　FAKTOR 5的強人之處并不止步于上述這些特性，由于其組件模塊化的設計思想，它很容易就可擴展出不同形態來。

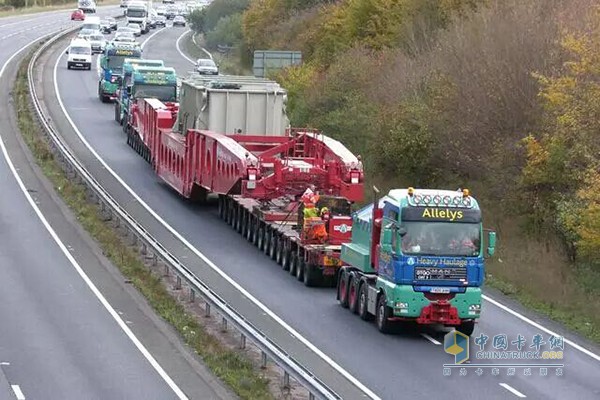

搭載FAKTOR 5橋式梁的德國曼卡車

　　通過替換不冋的主梁和副梁組件，F(xiàn)AKTOR 5就可以組合出前面介紹的四種類型的橋式梁運輸車。標準形態的FAKTOR 5對應的是高架型橋式梁運輸車，換上Z字型的梁架組件就變成_/直接以主梁上部承載的凹型橋式梁運輸車;如果在上一種形態的主梁下部預先安裝上支撐架，就又變成底部帶支撐架的凹型橋式梁運輸車;而如果干脆不安裝主梁，只是在副梁側面裝上可適配貨物側裝孔的組件，則可化身為鉗夾型橋式梁運輸車。

　　承載橋式梁兩端的多軸運輸模塊也可以多種多樣，標準的選擇是前面介紹的THP模塊配合牽引車，也可以選用Goldhofer的自行式運輸車PST。PST帶動力模塊，省去了前后的牽引車，這樣整車的長度可以更短一些，而且PST可以被遙控操作，轉向控制的靈活性也更高，對于短距離的運輸來說比起使用THP模塊更有優勢。

　　(2)新版本

　　FAKTOR 5橋式梁運輸車還在不斷地進化中，根據客戶的不同需求而出現 —些定制化的版本。

Goldhofer交付給KAHL公司的新 一代FAKTOR 5橋式梁運輸車

　　比如Goldhofer交付給KAHL公司的新 一代FAKTOR 5橋式梁運輸車在懸臂的設計上和標準版有很大的不同，梁架高度的變化范圍增至0~ 2.145 m,在提升貨物的高度上更有優勢; 另外，用來和運輸模塊固定的懸臂基座也采用模塊化的設計，可通過加裝側面支撐架加大運輸模塊與懸臂之間的承載面積，從而更好地把負載分擔到運輸模塊各軸上。
