陜汽純電動車廂可卸式垃圾車可以根據實際需要配備多個垃圾箱，該車采用SX1187LF1EV2型純電動汽車底盤，加裝密封式車廂、吊臂等組成，專用裝置的工作全部采用液壓傳動，采用電控和手動操作。本車裝卸垃圾箱體及傾倒垃圾的工作過程通過吊臂伸縮、變幅實現的，裝卸過程平穩、安全、機械化作業程度高，具有操作方便、裝載量大等特點，是理想的城市垃圾運輸工具。
陜汽純電動車廂可卸式垃圾車
使用本車，不僅能大大減輕工人的勞動強度，還能防止裝載過程中的垃圾飛揚及污水滴漏等二次污染，對環境保護，市容衛生具有積極作用，更能有效的提高底盤的利用率，直觀的提高單車日處理垃圾量。本車設計、改裝對原底盤未作更改，保持其基本性能指標。
主要結構介紹
該車廂可卸式垃圾車上裝部分主要由吊臂、副車架、可卸式垃圾廂、取力操縱裝置、液壓系統和電路組成，通過油路控制吊臂，在吊臂的起落過程中實現垃圾廂的裝卸。
吊臂
吊臂由吊鉤、L型吊臂梁組成，通過鉸接軸與副車架連接，同時在液壓系統和電路的作用下，通過吊臂油缸實現吊臂起落動作。
副車架
副車架是可卸式垃圾廂體的主要承載框架，由縱梁、滾輪、滾輪支架、滑板、吊臂支架、油缸支架等框架連接件組成。其中滾輪有支撐廂體、滑行導向作用。
取力操縱裝置
本裝置由取力器和操縱系統組成，取力器安裝在底盤變速箱的右側，取力器輸出軸與油泵輸入軸通過傳動連接，取力器主動齒輪與變速箱的齒輪嚙合采用電控氣控制，操縱開關在駕駛室內控制。
液壓系統
液壓系統由發動機、變速箱、取力器、萬向聯軸節帶動柱塞泵供給動力，通過多路閥和其它閥及油缸使各個執行動件實現所需動作。
電氣系統及操作
電氣系統由電器控制箱、限位開關、電磁閥等組成，垃圾廂的卸料、垃圾廂的卸廂鉤廂和支腿(后門)伸縮通過電器箱上相應的按鈕控制。

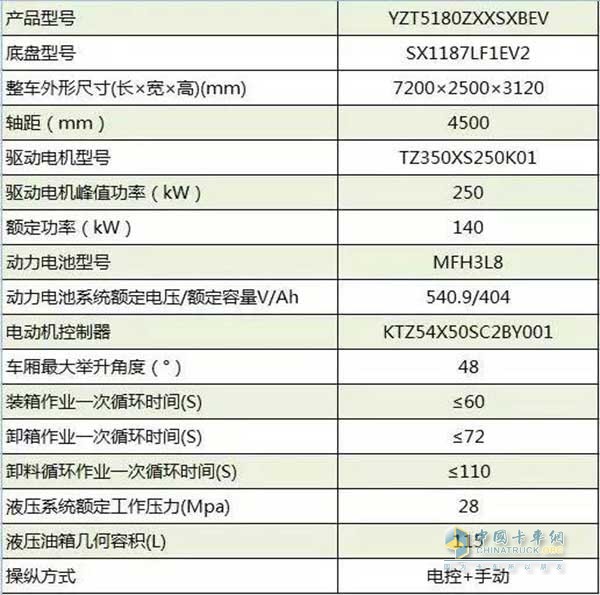

車型相關參數
整體而言這款純電動車底盤更加環保，可配備多個垃圾箱，裝卸方便，不僅能提高轉運效率，而且節省了人力物力。完全可以滿足運輸垃圾的需求，堪稱城市環保助力者。
