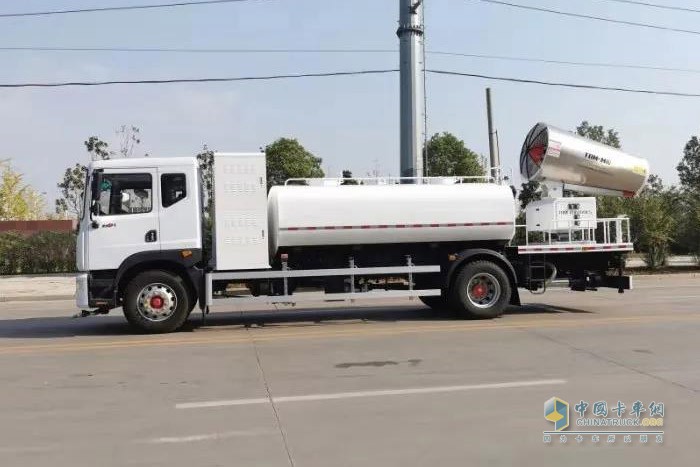

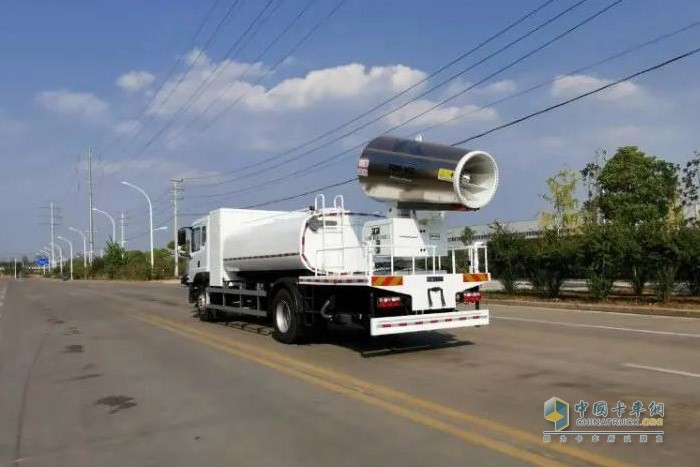

多功能抑塵車一般在二類底盤上改裝而成，主要由汽車底盤、罐體裝置、噴霧裝置、水泵裝置、回轉驅動、變幅機構等組成。
本文使用變頻器來調節風機風量、風壓及水泵流量、壓力，通過按鈕開關來控制風機、噴霧器的啟停，通過控制電磁閥的通斷電控制低壓清洗作業與風筒的俯仰，通過單相電機驅動風筒的水平旋轉運動。
控制功能需求分析與技術路線

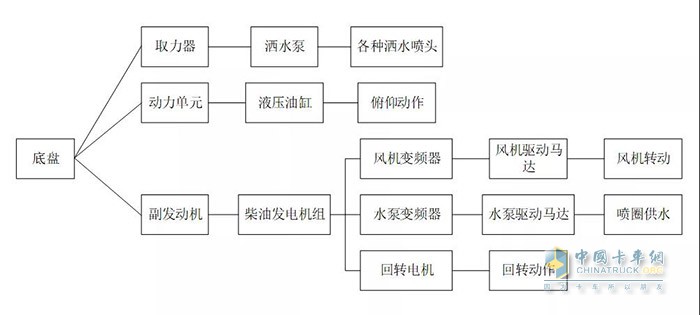

多功能抑塵車需要實現的功能主要包括：風筒的上升與下降、風筒的水平旋轉、風機調速、風機的啟停、噴霧開關、前沖洗開關、后灑水開關、高炮水槍開關、急停開關等。技術路線方案如下圖1所示。
圖1 技術路線圖
控制系統作業流程

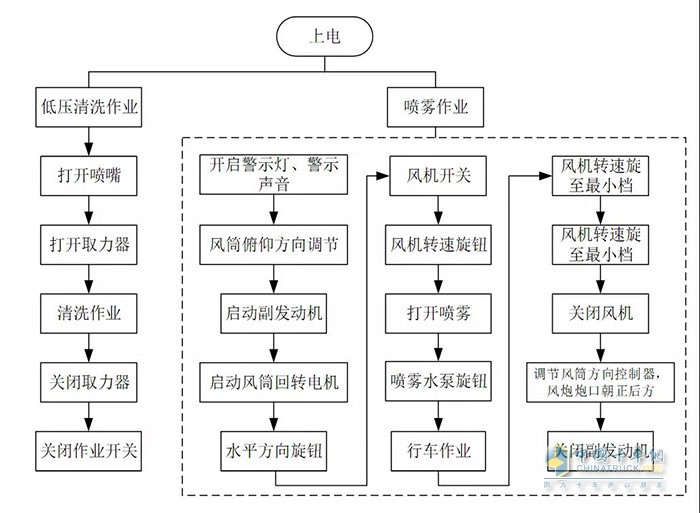

根據作業流程要求，系統控制流程如下圖2所示。使用接近開關對風筒水平旋轉進行限位;同時，通過警示燈、警示聲音等信號起到警示作用。
圖2 多功能抑塵車工作流程
噴霧作業控制系統
根據多功能抑塵車上裝電控系統作業需求，這里使用變頻器控制風機旋轉速度、水泵流量、壓力等，控制簡單、維護方便、通用性強。
具體控制原理：通過駕駛室操作面板上的旋鈕來控制水泵、風機用變頻器的控制電壓，從而驅動風機電機、水泵電機的調速，從而達到調節風機風量、風壓及水泵流量、壓力的目的。
風筒的左右旋轉通過底座電機進行驅動，風筒的升降通過電磁閥控制液壓油缸的伸縮達到風筒俯仰角的運動;通過電磁閥的通斷電開關來控制低壓道路清洗作業，變頻器控制回路如下圖3所示。
圖3 變頻器控制回路
通過自復位開關SB2來啟動變頻器控制回路，通過風機啟動開關SB3、水泵啟動開關SB4來開啟風機變頻器與水泵變頻器，通過風機電位計旋鈕R2、水泵電位計旋鈕R4來改變風機變頻器、水泵變頻器的控制電壓輸入，以此來改變風機轉速、水泵流量，達到調節風機風量、風壓及水泵流量、壓力的目的。
同時，通過三位開關來控制底座回轉電機的啟動、正轉與反轉，從而控制風筒的水平旋轉運動，通過左右限位開關ST1、ST2對風筒水平旋轉角度進行限位，以防止過度轉向產生干涉;通過電磁換向閥來控制液壓缸運動調節風筒俯仰角度。
低壓清洗作業系統
多功能抑塵車也可以作為灑水車使用，其低壓清洗作業系統包括前噴、后灑等功能。主要結構包含消防栓接頭進水管路、濾網、球閥、水泵、前噴、后灑等。
進行道路清洗作業或園林綠化作業時，通過駕駛室控制按鈕，打開噴灑電磁閥開關，接入取力器啟動水泵，進行低壓清洗作業。停止作業時，斷開取力器停止水泵工作，再關閉作業按鈕。
總 結
多功能抑塵車上裝電控系統主要通過變頻器來實現風機調速、水泵流量控制，通過在駕駛室操作面板上的操作按鈕開關、旋鈕等實現對多功能抑塵車的動作控制。
