嗯?這是什么圖?大概有點意思，忽然把這張圖擺你眼前或許有點懵，那么今天小編就來幫你解析這張“半掛車制動氣路布置圖解”。

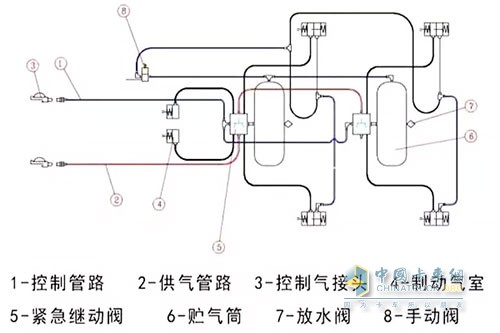

三軸半掛車制動系統原理圖
目前國內生產的半掛車采用的是雙管路設計的，圖中①藍色線為控制管路，②紅色線為供氣管路，通過③控制氣接頭連接到牽引車。
供氣管路
牽引車通過②供氣管路，經過⑤緊急繼動閥向⑥貯氣筒供氣蓄壓，同時通過⑧手動閥向駐車制動分泵供氣。這時駐車制動時儲氣筒的氣壓為0bar，相當于是駐車制動狀態，當貯氣筒超過4bar之后，駐車制動解除。
控制管路
當踩下剎車踏板時，向①控制管路內過氣，這時⑤緊急繼動閥將⑥貯氣筒的氣向各個軸的④制動分泵供氣，里面的氣壓變小，接收命令就會把貯氣筒的氣放掉，車輛開始剎車，又進入制動狀態。
緊急繼動閥的重要作用

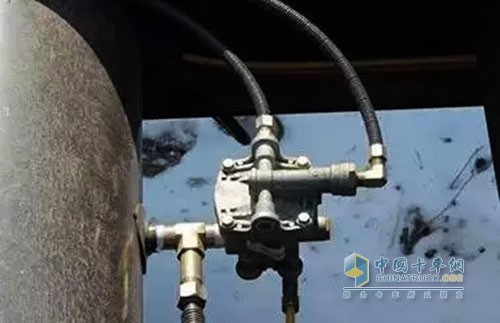

緊急繼動閥
緊急繼動閥是整個掛車制動系統的核心部件，它同時兼容繼動閥、分配閥、單向閥、快放閥多種功能，配置緊急繼動閥的掛車，大大縮短掛車制動滯后時間。其實緊急制動閥的功能不止這些，它有三大功能：

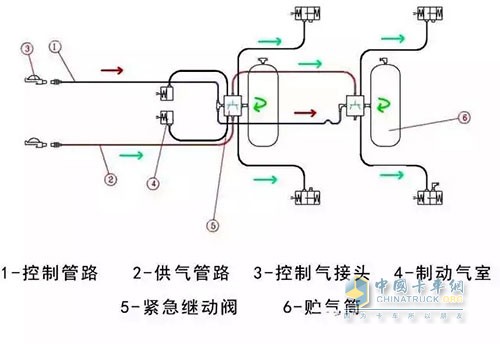

正常剎車中的工作制動狀態
正常剎車中的工作制動狀態
踩下制動踏板時，控制管路①向緊急繼動閥⑤送氣，緊急繼動閥⑤控制⑥貯氣筒給④制動分泵供氣產生制動力;當松開制動踏板，緊急繼動閥快速釋放各分泵壓縮空氣，迅速解除制動狀態。

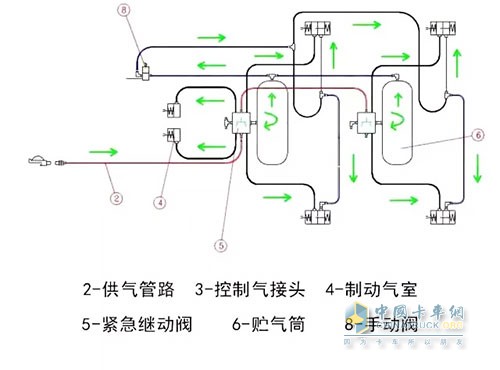

充氣過程中的反饋制動狀態
充氣過程中的反饋制動狀態
掛車停放時間長，當剎車系統沒有氣壓時，這時駐車制動系統(斷氣剎)起作用。當牽引車通過②供氣管路向掛車⑥貯氣筒充氣時，緊急繼動閥這時處于安全制動狀態。
安全狀態下⑤緊急繼動閥先將壓縮空氣送入各④制動分泵，當掛車⑥貯氣筒氣壓上升至4.5bar之后，安全狀態解除。這一功能簡稱反饋制動功能，制動分泵在充氣狀態下產生制動力，是一項安全保護功能。

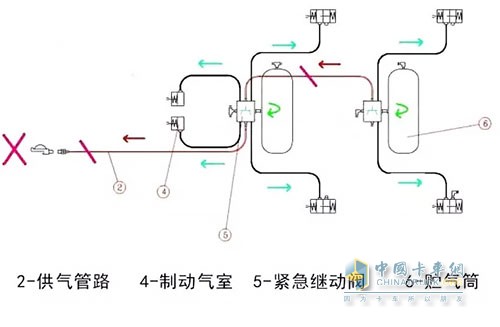

緊急斷氣故障時的自動制動狀態
緊急斷氣故障時的自動制動狀態
行駛中當②供氣管路意外損壞時，掛車⑥貯氣筒中的壓縮空氣，通過⑤緊急繼動閥進入④制動分泵，自動執行制動措施，保證車輛緊急情況下的安全，可以短時間的行駛到維修處，但是不會堅持太久。當牽引車停車，需要斷開掛車②供氣管路時，也可以看到掛車制動分泵工作，是同一原理。
