防止輪胎打滑,自己動手安裝ASR

  一輛420馬力的解放J6牽引車,車主為了降低行車阻力減少燃油消耗,將驅動輪以前用的麻將塊花型胎更換成了順花型輪胎。

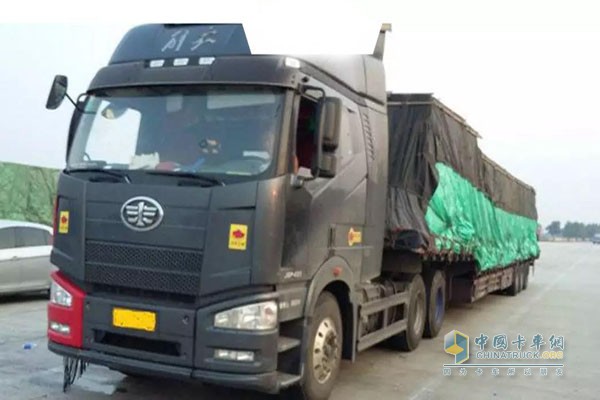

一汽解放J6一汽解放J6

  順花型安裝在驅動橋使用時,起步或者上坡時容易打滑,這樣加快了輪胎的非正常磨損,同時驅動輪的驅動力也有所降低,今天我們就來講述下如何解決這一問題。

  解決問題

  解決這一問題方法其實也很簡單,需要給車輛加裝一套ASR系統,對于6x2的雙導牽引車,驅動輪在起步或爬坡的過程中,輪胎的非正常磨損尤為嚴重。

  甚至有些6x2的雙導牽引車重車狀況下,濕滑路面爬坡時,根本爬不上去,只能等到路面干燥后或者鏟車推拉才可以上坡。

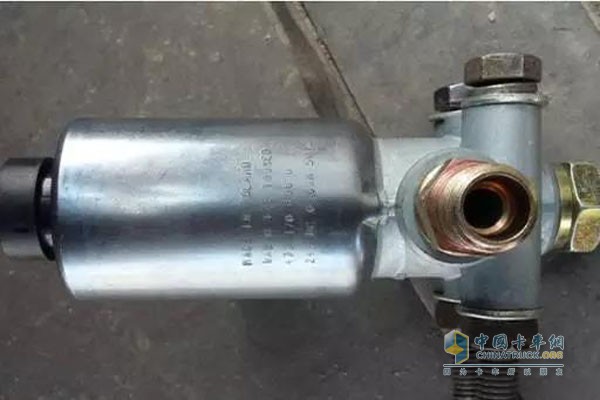

ASR系統三通閥ASR系統三通閥

  在松軟路況下,各種車型也是如此,為了保證ASR系統的可靠性,在加裝之前,首先對主車的ABS系統進行檢查,對ABS電磁閥及傳感器安裝布置是否正確進行促動檢查。

對ASR系統進行檢查對ASR系統進行檢查

  因?yàn)楫?dāng)ASR工作時,比如起步過程中,左側驅動輪打滑,右輪不打滑,那么ABS的ECU 就促動ASR電磁閥工作,來操控驅動輪的剎車?yán)^動閥工作。

  剎車?yán)^動閥通過左輪的ABS電磁閥,不斷地對左輪制動分泵進行充氣排氣動作,控制左輪的滑動,右輪的ABS電磁閥則對右輪制動分泵進行減壓動作。

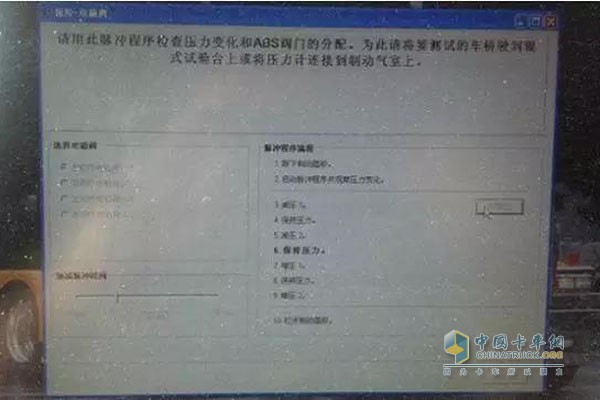

使用電腦驅動ASR工作使用電腦驅動ASR工作

  簡單的說,就是根據左輪打滑的頻率,對左輪進行點剎車,對右輪不制動。

  假如驅動輪的ABS電磁閥或傳感器安裝時左右接錯,根據上述原理,ASR工作時,控制正好相反了,這時會出現車輛起步更困難,甚至起不了步。

  詳細操作

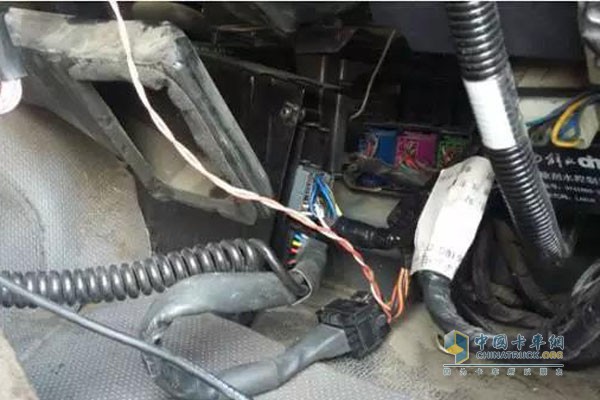

  檢查完成后,ABS系統沒有故障時,開始ASR系統的加裝,首先檢查ABS的電腦盒插頭有沒有ASR的布線。

首先檢查ABS的電腦盒插頭有沒有ASR的布線首先檢查ABS的電腦盒插頭有沒有ASR的布線

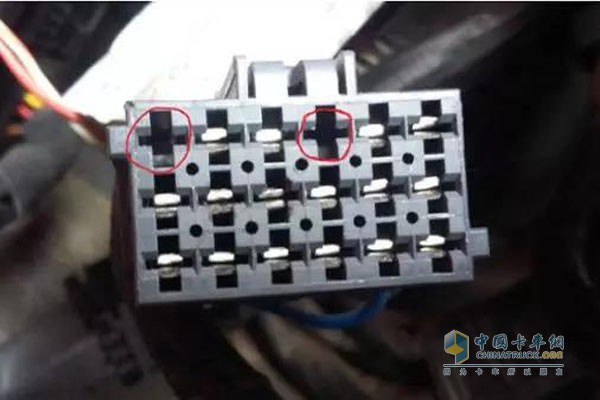

  扒下電腦盒的18PINS插頭,圖中紅色圓圈是ASR線束位置。

  ASR的線束接入這兩個端口, 加裝ASR線束后,18PINS插頭全部接滿。

加裝ASR線束后,18PINS插頭全部接滿加裝ASR線束后,18PINS插頭全部接滿

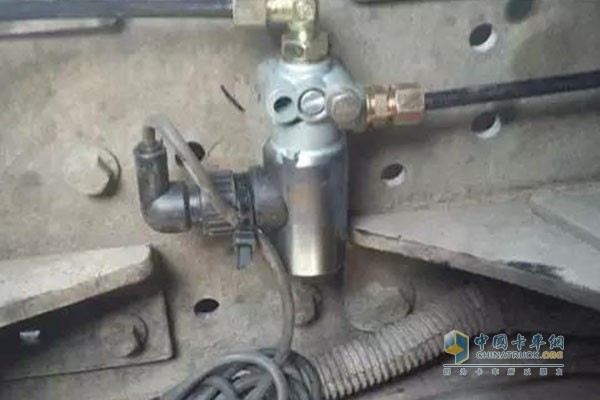

  把雙通單向閥直接水平安裝在驅動輪繼動閥的4口,ASR電磁閥垂直安裝在車架上,電磁閥排氣口朝下。

  ASR電磁閥的進氣口直接連接主車儲氣筒,輸出口連接雙通單向閥的一側,繼動閥4口的原車管子連接雙通單向閥的另一側。

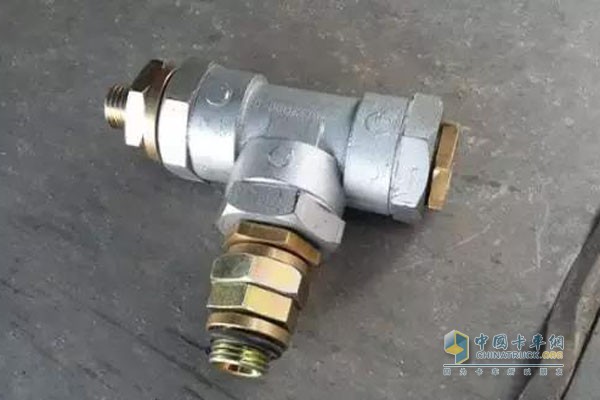

雙通單向閥雙通單向閥

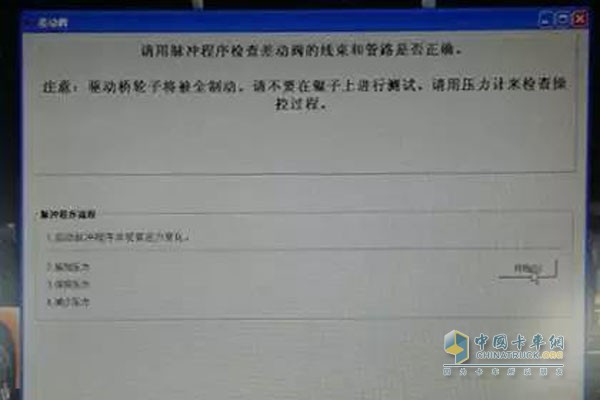

  所有部件安裝完成后,捆扎ASR線束和管路,全部工作結束后,啟動發動機,使所有氣筒充滿氣壓,熄火,松手剎,連接ABS診斷設備,促動ASR電磁閥,檢查ASR系統的管路及線束安裝是否正確。

連接ABS診斷設備,促動ASR電磁閥連接ABS診斷設備,促動ASR電磁閥

  安裝完畢

  到此該車的ASR系統全部加裝完畢,車主實際行車體驗后感覺非常滿意,在比較松軟的地里裝貨時,其它車不敢進,自己的車現在卻一點壓力沒有,裝完貨后能夠自己輕松把車開出來。

  對于6x2雙導牽引車改裝ASR系統后試驗,正常標載重車情況下,用千斤頂頂起一側驅動輪離開地面,車輛可以輕松起步。
